主機功能結構：
該機床用于加工直徑38mm、深達85mm孔道的鉆削，選用內排屑和液壓傳動。床身20為焊接件，床身上面用6塊長850mm、寬80mm、厚18mm的鋼板，一邊三塊，沿縱向焊接并且經過龍門刨或龍門鐵上加工作為床身上面，即基準面；鋼板下面橫向焊接兩處加強筋，中間缺口布置1.5mm鋼板。

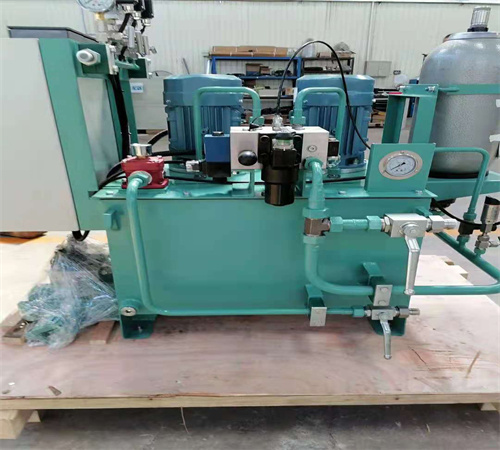

床身上面固定液壓馬達座17、對開式軸承座14、油封頭13及推進裝置10等部件。床深底部用6mm的鋼板隔開焊接成液壓系統的油箱，電動機1及其驅動的液壓泵(葉片泵)2、液壓閥集成塊4置于油箱上面。并裝有冷卻器5，可通自來水冷卻油液。

鉆頭和中空(孔徑16mm)鉆桿11為兩體，用矩形螺紋連接。固定在床身上的油封頭13(內裝滾動軸承)用于工件15的支撐，右端面軸向定位并通過進油管12導入電機齒輪泵組來的排屑用油。推進裝置10上裝有軸向移動滑座，鉆桿11與滑座固定，裝有電機齒輪泵

鉆床的切削用量S=0.18～0.25mm/r；v=40～45m/min；鉆孔粗糙度為Ra6.3～12.5，孔直線度在全長范圍內不超過0.12mm。
