液壓膠管接頭用螺紋油口和柱端螺紋油口GB/T19674.1-2005
前 言
GB/T 19674《液壓管接頭用螺紋油口和柱端》分為三部分：
第1部分：螺紋油口；
第2部分：填料密封柱端（A型和E型）；
第3部分：金屬對金屬密封柱端（B型）。
本部分是GB/T 19674的第1部分。
本部分非等效采用ISO 9974-1：1996《一般用途和液壓管接頭用帶有ISO 261螺紋填料或金屬對金屬密封油口和柱端 第1部分：螺紋油口》（英文版）。本部分與國際標準相比增加了與國內目前在用的A型柱端配套使用的油口尺寸系列。
本部分由中國機械工業聯合會提出。
本部分由全國管路附件標準化技術委員會歸口。
本部分主要起草人：陳琳、李維榮、耿志學、陸建忠
1 范圍
GB/T 19674的本部分規定了液壓管接頭用螺紋油口的尺寸和技術要求。其尺寸適用于GB/T 19674.2和GB/T 19674.3中的柱端。
本部分所規定的油口適用的最高工作壓力為63MPa。許用工作壓力應根據油口尺寸、材料、工藝、工況、用途等來確定。
2 規范性引用文件
下列文件中的條款通過GB/T 19674的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于部分。
GB/T 193普通螺紋 直徑與螺距系列
GB/T 196普通螺紋 基本尺寸
GB/T 197普通螺紋 公差與配合
GB/T 7307 55度非密封管螺紋
GB/T 17446 流體傳動系統及元件
GB/T 19674.2-2005 液壓管接頭用螺紋油口和柱端 填料密封柱端(A型和E型）
GB/T 19674.3-2005 液壓管接頭用螺紋油口和柱端 金屬對金屬密封柱端（B型）
3 術語和定義
本部分所用術語和定義應符合GB/T 17446中的規定。
4 尺寸
與A型柱端配套使用的油口尺寸應符合圖1和表1的規定；與E型柱端配套使用的油口尺寸應符合圖1和表2的規定。
5 試驗方法
油口應按GB/T 19674.2和GB/T 19674.3規定的試驗方法和要求與柱端一起試驗。

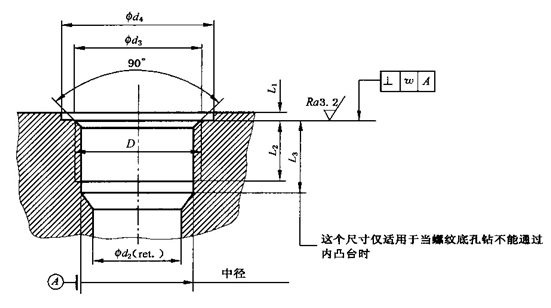

圖1 油口

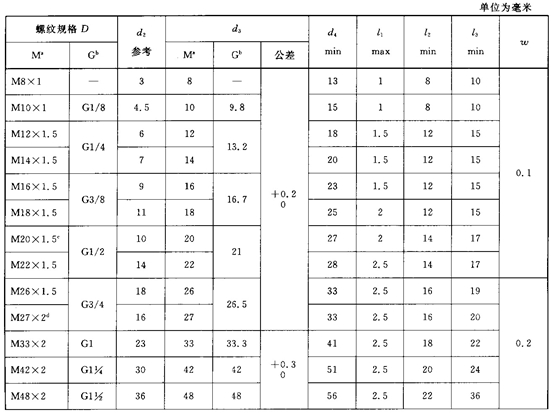

表1 A型柱端用油口尺寸
a 米制螺紋，符合GB/T 193、GB/T 196及GB/T 197中6H級的規定。
b 圓柱管螺紋，符合GB/T 7307的規定。
c 用于測量。
d M27X2僅用于S系列（重載）。

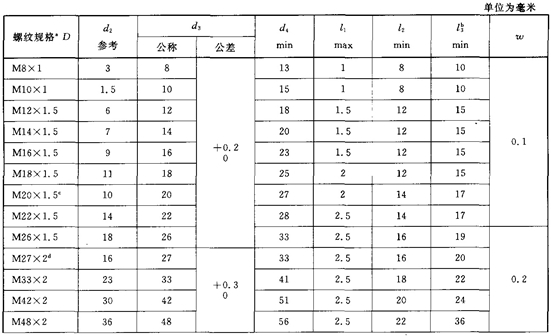

表2 E型柱端用油口尺寸
a 符合GB/T 193、GB/T 196及GB/T 197中6H級的規定。
b 螺紋底孔鉆的長度應滿足使用盲孔絲錐獲得規定的完整螺紋長度。當使用標準絲錐時，螺紋底孔鉆的長度應增加。
c 用于測量。
d M27X2僅用于S系列（重載）。
6 油口的標記
6.1標記的內容
油口的標記內容應包含：
a) 油口；
b) 標準編號；
c) 螺紋規格。
6.2標記示例
油口GB/T 19674.1-M10X1
7 標記聲明
當根據本部分選擇時，在試驗報告、樣本和銷售書中應使用下列聲明：
“螺紋油口符合GB/T 19674.1-2005《液壓管接頭用螺紋油口和柱端 螺紋油口》的規定”。
