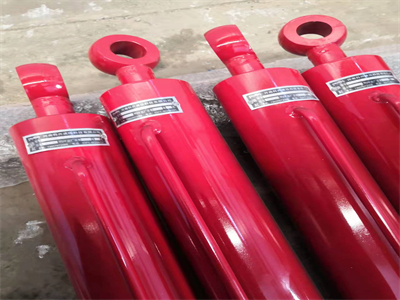

液壓油缸的分類及說明

液壓缸是將液壓能轉化為機械能并作直線往復運動(或擺動運動)的液壓執行機構。它結構簡單，工作可靠。用于實現往復運動時，可省去減速器，無傳動間隙，運動平穩，因此廣泛應用于各種機械液壓系統中。液壓缸的輸出力與活塞的有效面積及其兩側的壓差成正比。液壓缸基本上由氣缸和缸蓋、活塞和活塞桿、密封裝置、緩沖裝置和排氣裝置組成。緩沖裝置和排氣裝置取決于具體應用，其他裝置必不可少。

活塞式

單活塞桿液壓缸只有一端有活塞桿。該圖顯示了單活塞液壓缸。兩端的進、出口A、B可供給壓力油或回油，實現雙向運動，故稱為雙動缸。

活塞只能朝一個方向運動，它朝相反方向的運動需要外力。但其行程一般比活塞液壓缸大。

活塞式液壓缸可分為單桿式和雙桿式，其固定方式有缸體固定和活塞桿固定，在液壓作用下有單作用式和雙作用式。在單作用液壓缸中，壓力油僅用于液壓缸的一個腔室，液壓缸可以通過液壓向一個方向運動，而向相反方向的運動是通過外力(如彈簧力、自重或外載荷等)實現的。).然而，雙作用液壓缸活塞的雙向運動是通過交替向兩個腔室供油和液壓作用來實現的。

單桿雙作用活塞液壓缸在活塞的一側只有一個活塞桿，所以兩個腔室的有效作用面積是不同的。當供油相同時，活塞的運動速度隨不同腔室的供油而不同。當需要克服的負載力相同時，不同的腔體需要不同的供油壓力，或者設定好系統壓力后，環衛垃圾車的液壓缸可以雙向移動，克服不同的負載力。

柱塞式

(1)柱塞液壓缸為單作用液壓缸，依靠液壓只能向一個方向運動，柱塞回位依靠其他外力或柱塞自重；

(2)柱塞僅由氣缸套支撐，不與氣缸套接觸，氣缸套易加工，適用于長行程液壓缸；

(3)柱塞在工作中始終處于壓力下，因此必須有足夠的剛性；

(4)柱塞的重量往往較大，水平放置時容易因自身重量而下垂，造成密封件和導向器的單邊磨損，因此垂直使用更有利。

伸縮式

伸縮式液壓缸有兩級或多級活塞。伸縮液壓缸中活塞伸出的順序由大到小，而空載縮回的順序一般由小到大。伸縮缸可以實現更長的行程，但縮回時長度更短，結構更緊湊。這種液壓缸常用于工程機械和農業機械。有幾個活塞同時運動，當每個活塞相繼運動時，其輸出速度和輸出力都會發生變化。

搖擺式

擺動液壓缸是輸出扭矩，實現往復運動的執行元件。它有單葉片、雙葉片和螺旋擺動等幾種形式。葉片型式:定子塊固定在缸體上，葉片與轉子連接在一起。根據進油方向，葉片會帶動轉子前后擺動。螺旋擺動式可分為單螺旋擺動和雙螺旋擺動?，F(xiàn)在常用的是雙螺旋。將活塞在液壓缸內的直線運動轉化為直線HC網絡金志偉運動和旋轉運動的復合運動，從而實現擺動運動。
